این مقاله از تسلاتجهیز به ارزیابی مقایسهای چیلرهای هواخنک و آبخنک پرداخته و با تحلیل چالشهای فنی ناشی از دمای بالا و بحران آب در اقلیم گرم و خشک ایران، بهینهترین راهکارهای مهندسی سرمایش را به شما معرفی میکند. با تسلاتجهیز همراه باشید.

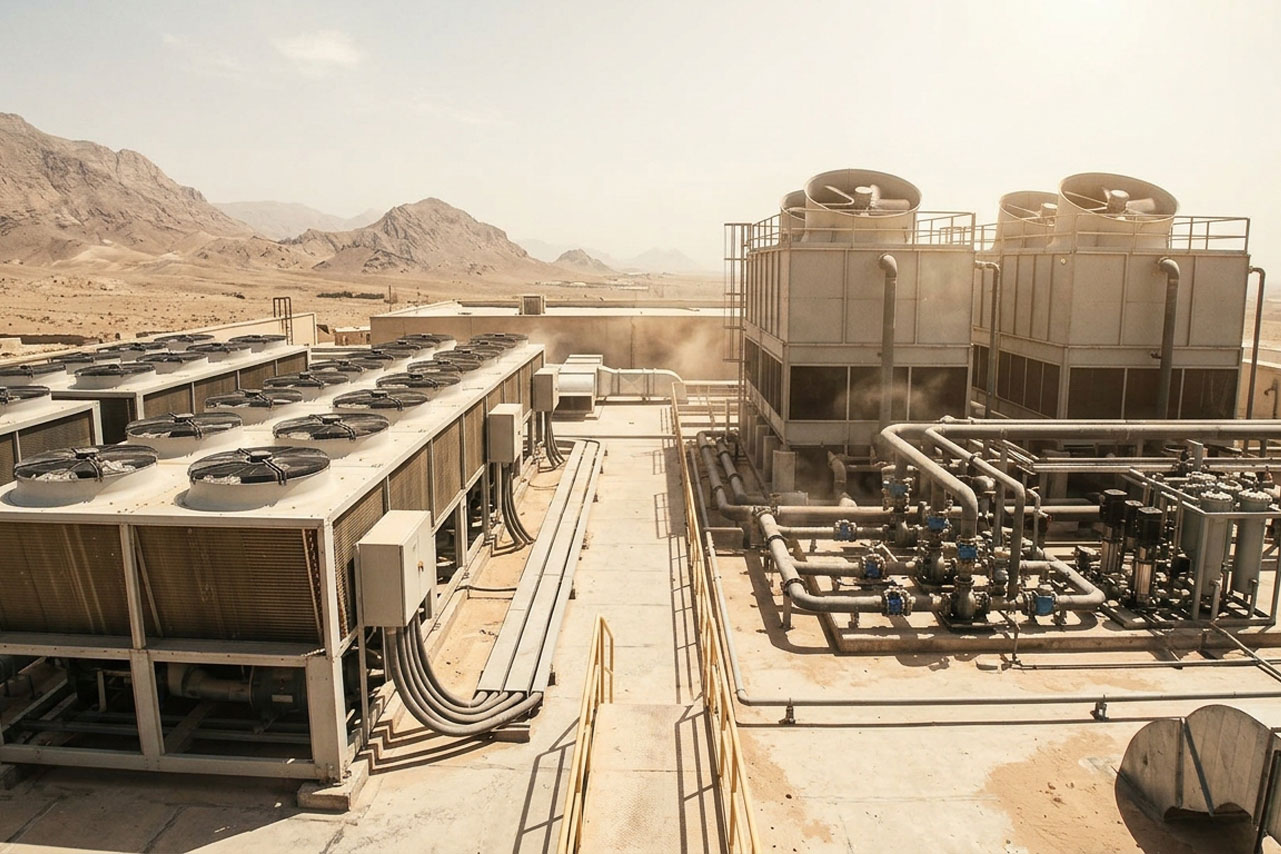

چیلرها قلب نبضدار سیستمهای تهویه مطبوع مرکزی و برودت صنعتی به شمار میروند. انتخاب بین دو فناوری اصلی یعنی چیلرهای هواخنک (Air-Cooled) و چیلرهای آبخنک (Water-Cooled)، یکی از حیاتیترین تصمیمات در طراحی تأسیسات مکانیکی است. این دو سیستم از نظر مکانیسم دفع حرارت، بهرهوری انرژی، مصرف آب و نحوه عملکرد در شرایط محیطی تفاوتهای بنیادی دارند. در واقع چیلرها دستگاههایی هستند که با خارجکردن گرما از آب یا سیال واسط، آب سرد موردنیاز برای سرمایش ساختمانها، فرایندهای صنعتی یا تجهیزات مختلف را تولید میکنند. تفاوت اصلی چیلرهای هواخنک و آبخنک در شیوه دفع حرارت از کندانسور است.
چیلر هواخنک گرمای جذبشده از فضای ساختمان یا فرایند صنعتی را مستقیماً به هوای بیرون منتقل میکند. این نوع چیلر ساختار سادهتری دارد، نصب آن سریعتر است و به برج خنککننده، لولهکشی آب کندانسور و تجهیزات تصفیه آب نیاز ندارد. به همین دلیل، برای پروژههایی که محدودیت مصرف آب، فضای موتورخانه یا هزینه نگهداری دارند، گزینه مناسبی است؛ بااینحال، عملکرد آن به دمای هوای محیط وابسته است و در روزهای بسیار گرم ممکن است ظرفیت و راندمان آن کاهش یابد.
چیلر آبخنک گرمای مبرد را ابتدا به آب منتقل میکند و سپس آب گرمشده در برج خنککننده، گرما را به هوای محیط پس میدهد. این سیستم به دلیل پایینتر بودن دمای تقطیر و پایداری بیشتر شرایط کاری، معمولاً در ظرفیتهای بالا راندمان بهتری دارد و برای کارکرد مداوم صنعتی یا ساختمانهای بزرگ مناسب است. در مقابل، هزینه اولیه و پیچیدگی نگهداری آن بیشتر است و باید کیفیت آب، رسوب، خوردگی، رشد میکروبی و عملکرد برج خنککننده بهطور منظم کنترل شود. بنابراین، انتخاب میان این دو فناوری باید بر اساس ظرفیت سرمایشی، شرایط اقلیمی، دسترسی به آب، هزینه انرژی، فضای نصب و توانایی مجموعه برای نگهداری تجهیزات انجام گیرد.
مقایسه فنی و ساختاری چیلر هواخنک و آبخنک
اصلیترین تفاوت این دو چیلر در نحوهی تقطیر گاز مبرد در کندانسور است:
-
چیلر هواخنک: مبرد داغ خروجی از کمپرسور وارد کویلهای کندانسور شده و با جریان هوای اجباری (توسط فنهای آکسیال) خنک میشود. این سیستمها نیازی به مصرف مستقیم آب ندارند.
-
چیلر آبخنک: کندانسور از نوع پوسته و لوله (Shell & Tube) یا صفحهای است. آب از کندانسور عبور کرده، گرمای مبرد را جذب میکند و سپس برای دفع گرما به برج خنککن (Cooling Tower) فرستاده میشود.
|
شاخص ارزیابی
|
چیلر هواخنک
|
چیلر آبخنک
|
|
بازدهی انرژی (COP / EER)
|
متوسط تا خوب (تحت تأثیر دمای محیط)
|
بالا (به دلیل انتقال حرارت بهتر آب)
|
|
مصرف آب
|
صفر
|
بالا (تبخیر مداوم در برج خنککن)
|
|
هزینه سرمایهگذاری اولیه
|
بالاتر (تجهیزات چیلر)
|
پایینتر (خود چیلر)، اما با برج/پمپها متعادل میشود
|
|
پیچیدگی نگهداری
|
پایین (بدون رسوبزدایی آبی)
|
بالا (نیازمند اسیدشویی و سختیگیری آب)
|
|
جانمایی و فضای نصب
|
فضای باز (پشتبام یا حیاط)
|
موتورخانه سرپوشیده + برج روی بام
|
|
طول عمر مفید
|
۱۵ تا ۲۰ سال
|
۲۰ تا ۲۵ سال (در صورت نگهداری مناسب)
|
چالشهای عملکردی در اقلیمهای گرم و خشک ایران
بخش عمدهای از پهنه جغرافیایی ایران (مانند استانهای یزد، کرمان، اصفهان، سمنان، بخشهایی از خوزستان و تهران) دارای اقلیم گرم و خشک با دمای تابستانی بالای ۴۰ درجه سانتیگراد و رطوبت نسبی بسیار پایین است. استفاده از هر دو نوع چیلر در این مناطق با چالشهای فنی و محیطزیستی مشخصی روبرو است:
۱. چالشهای چیلر آبخنک در اقلیم گرم و خشک
بحران شدید منابع آب: عملکرد برجهای خنککن بر پایه تبخیر آب (Cooling by Evaporation) است. در اقلیمهای کمآب، مصرف روزانه هزاران لیتر آب شرب یا چاه برای برج خنککن غیراقتصادی و خلاف مفاهیم توسعه پایدار است.
رسوبگذاری و تبخیر سریع: آب مناطق گرم و خشک ایران غالباً دارای سختی بالا (سختی موقت و دائم) است. تبخیر بالا در برج خنککن موجب غلیظ شدن املاح، تشکیل سریع رسوب روی کویلها و لولههای کندانسور و در نتیجه کاهش شدید راندمان انتقال حرارت میشود.
رشد میکروبی و افت کارایی: دمای بالای آب در برج خنککن بستر مناسبی برای رشد جلبکها و باکتریها (مانند لژیونلا) ایجاد میکند که نیازمند تزریق مداوم مواد شیمیایی سختیگیر و زیستکش است.
۲. چالشهای چیلر هواخنک در اقلیم گرم و خشک
افت ظرفیت برودتی در دمای بالا (High Ambient Pressure): کندانسور هواخنک بر اساس دمای خشک هوا (Dry-Bulb Temperature) عمل میکند. زمانی که دمای هوای محیط به ۴۵+ درجه سانتیگراد میرسد، اختلاف دمای مبرد و هوا کاهش یافته و تقطیر مبرد کاملاً انجام نمیشود. این امر منجر به افزایش فشار دهش (Discharge Pressure) کمپرسور و قطع کارکرد (Trip) سیستم میشود.
افزایش جهشی مصرف برق: با افزایش دمای هوا، کمپرسور برای متراکمسازی مبرد باید توان الکتریکی بیشتری مصرف کند. این موضوع در ساعات پیک تابستان، فشار مضاعفی به شبکه برق وارد میآورد.
استهلاک سریع تجهیزات: کارکرد مداوم در فشارهای بالا و دمای محیطی شدید، طول عمر مفید کمپرسور و فنهای کندانسور را کاهش میدهد.
راهکارهای مهندسی برای بهبود عملکرد در اقلیم ایران
برای غلبه بر چالشهای فوق در طراحی تأسیسات پروژههای داخلی، راهکارهای زیر توصیه میشود:
-
استفاده از سیستمهای پیشخنککن تبخیری (Adiabatic Pre-cooling): نصب پدهای آدیاباتیک در ورودی کویلهای کندانسور هواخنک. در روزهای بسیار گرم، پاشش ریز قطرات آب روی پدها دمای هوای ورودی به کویل را تا ۱۰ درجه سانتیگراد کاهش میدهد، بدون اینکه آب با کویل تماس مستقیم داشته باشد.
-
انتخاب کندانسورهای Tropical (حارهای): استفاده از چیلرهای هواخنک با کویلهای بزرگتر و فنهای قدرتمندتر که اختصاصاً برای دمای محیطی بالای ۵۰ درجه سانتیگراد (Ambient 50°C) طراحی شدهاند.
-
پوششهای ضدخوردگی کویل (Blue/Gold Fin): استفاده از کویلهای فینپلیت با روکشهای محافظ جهت جلوگیری از خوردگی ناشی از گرد و غبار و ریزگردهای مناطق گرم و خشک.
-
تغییر رویکرد به سمت چیلرهای هواخنک: با توجه به بحران ملی آب در ایران، اولویت طراحی در اکثر مناطق کشور (به جز مناطق حاشیه خلیج فارس و دریای خزر که رطوبت بالاست) به سمت چیلرهای هواخنک مجزاشده با تکنولوژی اینورتر (Inverter) و کنترل هوشمند سوق یافته است.
انتخاب نهایی میان این دو سیستم نیازمند تحلیلی جامع بر پایه ارزیابی چرخه طول عمر (LCCA)، بررسی تحلیل آب منطقهای و میزان دسترسی به توان الکتریکی است. در شرایط فعلی اقلیمی ایران، چیلرهای هواخنک تجهیزشده با فناوری آدیاباتیک و کمپرسورهای چندمرحلهای یا اینورتر، پایدارترین و هوشمندانهترین گزینه به شمار میروند.
