لوله‌کشی در سیستم‌های سرمایشی به‌ویژه چیلرهای هوا خنک، نقش اساسی در عملکرد پایدار و بهینه دستگاه دارد. اگر طراحی و اجرای لوله‌کشی به‌صورت اصولی انجام نشود، مشکلاتی مانند افت راندمان، افزایش مصرف انرژی، هواگرفتگی مدار، نشتی و کاهش طول عمر تجهیزات به‌وجود می‌آید.
|
بخش |
توضیحات |
|
لوله‌های رفت و برگشت آب سرد |
انتقال آب سرد تولیدی به فن‌کویل‌ها، هواسازها یا مصرف‌کننده‌های صنعتی و بازگشت آب به چیلر. انتخاب قطر و جنس مناسب حیاتی است. |
|
پمپ‌های سیرکولاسیون |
ایجاد گردش آب در مدار. محاسبه هد و دبی پمپ باید بر اساس طول و قطر لوله‌ها، افت فشار اتصالات و تعداد مصرف‌کننده‌ها انجام شود. |
|
اتصالات و شیرآلات |
شامل شیرهای قطع و وصل، یک‌طرفه و هواگیری. انتخاب مقاوم و جانمایی صحیح از افت راندمان و هواگرفتگی جلوگیری می‌کند. |
|
عایق‌کاری |
مانع تعریق و هدررفت انرژی، جلوگیری از تشکیل قطرات آب روی لوله و حفاظت از سازه و تجهیزات اطراف. |
|
انتخاب قطر لوله |
باید بر اساس دبی جریان، سرعت مجاز و افت فشار انتخاب شود. انتخاب نامناسب مصرف انرژی پمپ را افزایش می‌دهد. |
|
شیب‌بندی و مسیرگذاری |
مسیر مستقیم و کوتاه ترجیح داده می‌شود. زانویی زیاد افت فشار ایجاد کرده و احتمال هواگرفتگی را بالا می‌برد. رعایت شیب افقی الزامی است. |
|
جانمایی تجهیزات جانبی |
منبع انبساط، مخزن بالانس، صافی‌ها و شیرهای هواگیری باید در محل صحیح نصب شوند تا از کاویتاسیون و گرفتگی جلوگیری شود. |
|
کنترل ارتعاش و انبساط حرارتی |
استفاده از لرزه‌گیرها و ساپورت‌های انعطاف‌پذیر برای جلوگیری از انتقال تنش حرارتی و ارتعاش به لوله‌ها. |
|
جلوگیری از هواگرفتگی |
نصب شیرهای هواگیری اتوماتیک در نقاط بالایی و طراحی درست مخزن انبساط برای حذف حباب‌های هوا. |
|
انتخاب جنس لوله مناسب |
انتخاب بر اساس فشار کاری، دمای سیال و شرایط محیطی. لوله‌های فولادی گالوانیزه و مسی رایج‌اند، اما لوله‌های پنج‌لایه گزینه‌ای نوین و مطمئن هستند. |
لوله‌کشی در سیستم‌های سرمایشی به‌ویژه چیلرهای هوا خنک، نقش اساسی در عملکرد پایدار و بهینه دستگاه دارد. اگر طراحی و اجرای لوله‌کشی به‌صورت اصولی انجام نشود، مشکلاتی مانند افت راندمان، افزایش مصرف انرژی، هواگرفتگی مدار، نشتی و کاهش طول عمر تجهیزات به‌وجود می‌آید. به همین دلیل، در این مقاله به‌طور جامع به اصول لوله‌کشی چیلر هوا خنک پرداخته و در نهایت، لوله‌های پنج‌لایه نیوپایپ به‌عنوان یک انتخاب مطمئن معرفی می‌شوند.
اهمیت لوله‌کشی در چیلر هوا خنک
چیلر هوا خنک وظیفه تأمین آب سرد برای سیستم‌های تهویه مطبوع و فرآیندهای صنعتی را برعهده دارد. کیفیت لوله‌کشی، مستقیماً بر راندمان چیلر و سلامت تجهیزات جانبی مانند پمپ‌ها و فن‌کویل‌ها اثرگذار است. لوله‌کشی اصولی موجب می‌شود جریان آب بدون افت فشار غیرعادی در مدار گردش داشته باشد، تبادل حرارتی به‌صورت بهینه انجام شود و از مشکلاتی مانند لرزش و صدای اضافی جلوگیری گردد.
اجزای اصلی در لوله‌کشی چیلر هوا خنک
لوله‌های رفت و برگشت آب سرد
این لوله‌ها آب سرد تولیدی چیلر را به فن‌کویل‌ها، هواسازها یا مصرف‌کننده‌های صنعتی انتقال داده و سپس آب برگشتی را دوباره به چیلر بازمی‌گردانند. انتخاب جنس و قطر مناسب برای این لوله‌ها اهمیت بالایی دارد.
پمپ‌های سیرکولاسیون
پمپ‌ها نقش حیاتی در گردش آب دارند. در طراحی باید هد و دبی پمپ بر اساس طول و قطر لوله‌ها، افت فشار اتصالات و تعداد مصرف‌کننده‌ها محاسبه شود.
اتصالات و شیرآلات
شیرآلات قطع و وصل، شیرهای یک‌طرفه، شیرهای هواگیری و اتصالات مناسب باید به‌گونه‌ای انتخاب شوند که در برابر فشار و دمای کاری مقاومت کافی داشته باشند. جانمایی صحیح این تجهیزات مانع هواگرفتگی مدار و افت راندمان خواهد شد.
عایق‌کاری
عایق‌کاری لوله‌های رفت و برگشت از مهم‌ترین مراحل اجراست. عایق مانع تعریق، هدررفت انرژی و تشکیل قطرات آب روی لوله‌ها می‌شود که در بلندمدت از آسیب به سازه و تجهیزات اطراف جلوگیری می‌کند.
اصول طراحی لوله‌کشی چیلر هوا خنک
انتخاب قطر لوله
قطر لوله باید بر اساس دبی جریان، سرعت مجاز آب و افت فشار مجاز محاسبه شود. انتخاب قطر نامناسب موجب افزایش مصرف انرژی پمپ و کاهش راندمان کلی سیستم خواهد شد.
شیب‌بندی و مسیرگذاری
مسیر لوله‌کشی باید تا حد امکان مستقیم و کوتاه باشد. وجود خم‌ها و زانویی‌های زیاد باعث افت فشار و افزایش احتمال هواگرفتگی می‌شود. همچنین رعایت شیب مناسب در بخش‌های افقی به تخلیه هوا و آب کمک می‌کند.
جانمایی تجهیزات جانبی
منبع انبساط، مخزن بالانس، صافی‌ها و شیرهای هواگیری باید در محل مناسب نصب شوند تا از بروز مشکلاتی مانند کاویتاسیون پمپ یا گرفتگی مدار جلوگیری شود.
کنترل ارتعاش و انبساط حرارتی
در سیستم‌های بزرگ، باید از لرزه‌گیرها و ساپورت‌های انعطاف‌پذیر استفاده کرد تا تنش حرارتی و ارتعاش پمپ به لوله‌ها منتقل نشود. این کار عمر مفید لوله‌ها و اتصالات را افزایش می‌دهد.
جلوگیری از هواگرفتگی
نصب شیرهای هواگیری اتوماتیک در بالاترین نقاط لوله‌کشی و طراحی درست مخزن انبساط بسته یا باز، نقش مهمی در جلوگیری از تشکیل حباب‌های هوا و افت راندمان دارد.
انتخاب جنس لوله مناسب
جنس لوله‌ها باید بر اساس فشار کاری، دمای سیال، شرایط محیطی و بودجه پروژه انتخاب شود. لوله‌های فولادی گالوانیزه و مسی در بسیاری از پروژه‌ها مورد استفاده قرار می‌گیرند، اما لوله‌های پنج‌لایه به دلیل مزایای فنی و اجرایی، به‌عنوان گزینه‌ای نوین و مطمئن شناخته می‌شوند.
معرفی لوله پنج‌لایه نیوپایپ
برند نیوپایپ یکی از تولیدکنندگان معتبر لوله‌های پنج‌لایه در ایران است. این لوله‌ها با ترکیب پلی‌اتیلن و لایه میانی آلومینیوم، مقاومت بالایی در برابر فشار و دما دارند. ویژگی‌های مهم لوله‌های نیوپایپ عبارتند از:
-
مقاومت بالا در برابر فشار و دمای کاری سیستم‌های سرمایشی
-
سطح داخلی صاف برای کاهش افت فشار و جلوگیری از رسوب‌گذاری
-
نصب آسان با اتصالات پرسی و کوپلی استاندارد
-
طول عمر بالا و مقاومت در برابر خوردگی و پوسیدگی
-
قابلیت استفاده در مدارهای آب سرد و گرم بدون افت کیفیت

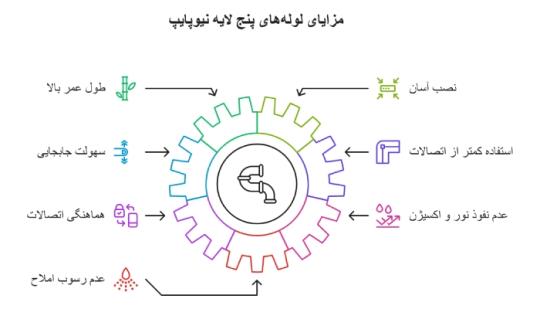

استفاده از لوله‌های پنج‌لایه نیوپایپ در لوله‌کشی چیلر هوا خنک، علاوه بر بهبود راندمان، هزینه‌های نگهداری و تعمیرات را به‌طور چشمگیری کاهش می‌دهد. درباره مزایای این لوله‌ها در صفحه قیمت روز نیوپایپ آمده است:
استفاده کمتر از اتصالات: یکی دیگر از مزایای این لوله ها، انعطاف‌پذیری بالای آن‌ها است. لوله‌های ۱۶.۲۰ و ۲۵ میلی متری نیوپایپ با دست و لوله‌های ۳۲ و ۴۰ میلی لیتری با ابزار به راحتی خم می‌شوند و نیاز به استفاده از اتصالات را کاهش می‌دهند.
هماهنگی اتصالات: تمامی لوله و اتصالات مورد نیاز برای لوله کشی مثل لوله پنج لایه نیوپایپ توسط صنایع گیتی پسند تولید می‌شوند و به طور کامل با هم هماهنگ هستند و از هر گونه نشتی جلوگیری می‌کنند.
عدم نفوذ نور و اکسیژن: در این لوله‌ها از یک لایه فویل آلومینیوم استفاده می‌شود که از نفوذ اکسیژن و عبور نور جلوگیری می‌کند.
عدم رسوب املاح: لایه داخلی این لوله‌ها رسوبات آهکی را جذب نمی‌کند و در طعم و بوی آب تغییری ایجاد نخواهد کرد.
نکات اجرایی مهم
-
قبل از اجرای لوله‌کشی، نقشه‌های دقیق هیدرولیکی باید تهیه و توسط مهندس مشاور تأیید شود.
-
تست هیدرواستاتیک لوله‌ها پس از نصب الزامی است تا از عدم وجود نشتی اطمینان حاصل شود.
-
عایق‌کاری باید بلافاصله پس از تست فشار انجام شود تا از ایجاد رطوبت و خوردگی جلوگیری گردد.
-
استفاده از ساپورت‌های مناسب و رعایت فواصل استاندارد نصب، مانع از خمیدگی یا نشست لوله‌ها خواهد شد.
جمع‌بندی
لوله‌کشی چیلر هوا خنک فرآیندی حساس و تخصصی است که کیفیت اجرای آن، تأثیر مستقیم بر راندمان و طول عمر سیستم دارد. رعایت اصول طراحی، انتخاب قطر و مسیر مناسب، استفاده از اتصالات استاندارد و عایق‌کاری صحیح، همگی از الزامات اجرای موفق پروژه هستند. در این میان، انتخاب لوله‌های پنج‌لایه نیوپایپ به‌عنوان گزینه‌ای مطمئن و اقتصادی، راهکاری مؤثر برای افزایش بهره‌وری و کاهش مشکلات آینده به‌شمار می‌رود. کارفرماها و مهندسین پروژه با تکیه بر این اصول می‌توانند عملکردی پایدار و بدون مشکل برای سیستم‌های سرمایشی خود تضمین کنند.
